ProRigg SUS benötigt für die Berechnung der Traversenauslastung die maximale Querkraft und das maximale Biegemoment der Traverse. Wenn der Hersteller solche Werte nicht zur Verfügung stellt, dann können sie aus der Belastungstabelle zurückgerechnet werden.

Um eine neue Belastungstabelle einzugeben, wählen Sie Belastungstabellen|Neu.

Geben Sie hier die folgenden Daten ein:

• Links oben den Namen und den Hersteller der Traverse sowie den eigenen Namen
• Oben in der Mitte das Eigengewicht der Traverse, deren Höhe (Mitte Obergurt bis Mitte Untergurt) und Breite sowie die Anzahl der Gurte. Achten Sie darauf, dass die korrekten Einheiten gewählt sind.
• Wenn die Traverse von oben oder unten betrachtet wie folgt aussieht, dann aktivieren Sie die Option horizontale Diagonalen:

  Wenn die Traverse von oben oder unten betrachtet wie folgt aussieht, dann deaktivieren Sie die Option horizontale Diagonalen:

• Auf der Registerseite Einzelwerte die Werte aus der Belastungstabelle, und zwar für Länge, mittige Einzellast und Streckenlast. Achten Sie darauf, dass die korrekten Einheiten gewählt sind.

ProRigg SUS rechnet die eingegebenen Werte in N bzw. N/m um und ermittelt daraus jeweils die Querkraft und das Biegemoment.

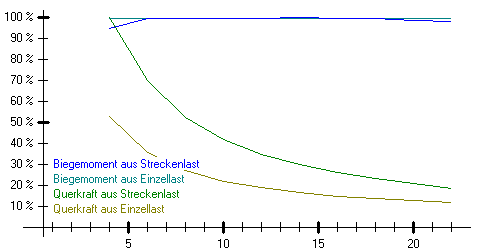

Der Verlauf von Querkraft und Biegemoment wird auf der Registerseite Diagramm grafisch dargestellt. Mit Hilfe eines solchen Diagramms können Sie zwar nicht beurteilen, ob die eingegebenen Werte korrekt sind, wohl aber, ob sie plausibel sind. Ist sie nicht plausibel, dann kann ein Eingabefehler vorliegen, bisweilen verbreiten Hersteller und Importeure jedoch auch unplausible Belastungstabellen - von deren Verwendung sollte man Abstand nehmen.

Die obenstehende Abbildung zeigt eine mustergültige Belastungstabelle:

• Das Biegemoment sowohl aus der Streckenlast als auch aus der Einzellast verharren auf etwa 100% (die muss zumindest bei den größeren Längen so sein).
• Die Querkraft aus der Streckenlast nimmt von 100% aus kontinuierlich ab.
• Die Querkraft aus der Einzellast nimmt von 50% aus kontinuierlich ab.

Haben Sie Zweifel, ob ein Belastungstabellen-Diagramm plausibel ist, dann mailen Sie die *.prb-Datei an info@db-mess.de. Wir werden Ihnen dann kurzfristig mitteilen, ob Sie die eingegebene Belastungstabelle verwenden können.

Die maximalen Werte für Querkraft und Biegemoment werden dann rechts oben angezeigt:

Links finden Sie jeweils die vom Programm berechneten Werte, diese können Sie mit einem Doppelklick in die Eingabefelder übertragen.

Stellt der Hersteller Werte für Querkraft und Biegemoment zur Verfügung, so sollten sich diese mit den aus der Belastungstabelle ermittelten Werte in etwa decken. Sind die vom Hersteller angegebenen Werte geringer, dann sollten die berechneten durch die vom Hersteller veröffentlichen Werte überschrieben werden.

Nun können Sie auf den Button in die Bibliothek klicken und damit die Traverse in die Traversen-Bibliothek einfügen.
