ProRigg SUS
ProRigg SUS ist ein Programm zur Berechnung der Auslastung von Traversen in der Veranstaltungstechnik. ProRigg SUS überzeugt unter anderem durch folgende Features:

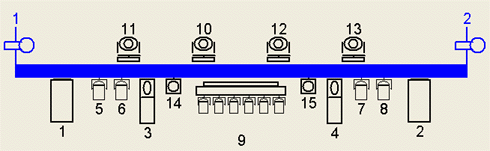

Einfache Bedienung und plausible Darstellung
ProRigg SUS wendet sich nicht nur an Statiker, sondern vor allem an Veranstaltungstechniker. Diese benötigen einfache Bedienung und eine leicht verständliche Darstellung der eingegebenen Belastungssituationen.
Verständliche Darstellung der Ergebnisse
Die Ergebnisse werden grafisch und relativ zur maximalen Auslastung dargestellt. Nach BGV C1 SP 25.1/2-3 dürften manche Traversen bis zur Hälfte der vom Hersteller angegebenen Tragfähigkeit belastet werden. Diese 50%-Grenze wird als hellblaue Linie zusätzlich angezeigt.
Berechnung von Windlasten
Gewichts- und Windlasten können sowohl einzeln als auch gemeinsam bestimmt werden. Für die Berechnung der Windlasten kann der Staudruck vorgegeben werden.
Für alle Elemente wird aus der Breite die Äquivalenzfläche (Fläche mal Windwiderstandsbeiwert) abgeschätzt, der Wert kann individuell überschrieben werden.

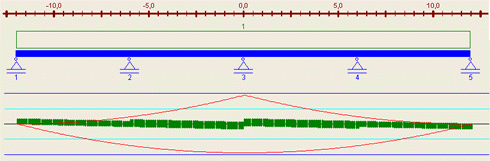

Berechnung statisch unbestimmer Systeme
Statisch unbestimmte Systeme (mehr als zwei Lager) können nach dem Worst-Case-Verfahren berechnet werden, dabei können Minimalkräfte vorgegeben werden.

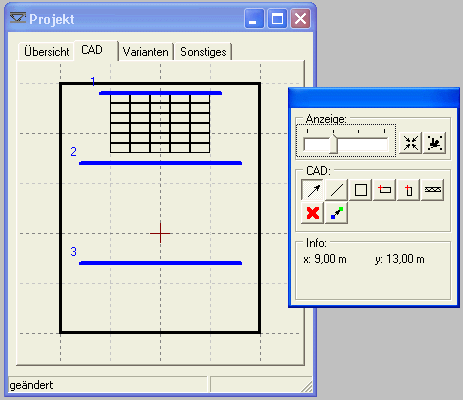

umfangreiche Konstruktionen in einem Projekt
Umfangreiche Konstruktionen, auch mit mehreren Traversen, können übersichtlich in einem Projekt verwaltet werden. Für jede Traverse sind mehrere Varianten möglich, Traversen können auch an andere Traversen gehangen werden. Ein im Projekt verwalteter Grundriß schafft Übersichtlichkeit.
Belastungstabellen
Die benötigten Werte für zulässige Querkraft und zulässiges Biegemoment können aus den Belastungstabellen zurückgerechnet werden, dabei kann gleich die Plausibilität der Belastungstabellen überprüft werden.
ProRigg SUS kann aus diesen Werten ausführliche Belastungstabellen selbst erstellen, inklusive den Werten für Lasten in den Drittel- und Viertelpunkten sowie die für geflogene Lautsprechersysteme oft maßgeblichen Außenlasten.
Belastungsdaten ermitteln
Aus dem Material und der Geometrie kann die Belastbarkeit der Traverse als Stütze und als Träger ermittelt werden. Auf diese Weise können auch die Belastungsdaten der Hersteller einer groben Überprüfung unterzogen werden.
